Schéma zapojení snímače nožní brzdy
- do 18.22. (postavení pedálu k napětí proporcionální)
- => od 18.22. žádný spínač nulového zatížení (brzdný tlak v napětí proporcionální)
Zkušební kroky 3stupňový snímač nožní brzdy - Rozpojit konektor S2.
Podle indikace chyby diagnostikou zapnout brzdový stupeň podle následující tabulky a změřit hodnoty odporu mezi kontakty.
Když je u všech měření R = Rpožad., pokračovat bodem 3.
| Brzdový stupeň | Měření mezi +FB a: | Rpožad. [Ω] | | 0 | 40 (FB1) | ∞ | | 1 | 40 (FB1) | 0 | | 2 | 40 (FB1) | 0 | | 3 | 40 (FB1) | 0 |
| Brzdový stupeň | Měření mezi +FB a: | Rpožad. [Ω] | | 0 | 11 (FB2) | ∞ | | 1 | 11 (FB2) | ∞ | | 2 | 11 (FB2) | 0 | | 3 | 11 (FB2) | 0 |
| Brzdový stupeň | Měření mezi +FB a: | Rpožad. [Ω] | | 0 | FB3 | ∞ | | 1 | FB3 | ∞ | | 2 | FB3 | ∞ | | 3 | FB3 | 0 |
- Rozpojit S3.
Podle indikace chyby diagnostikou zapnout brzdový stupeň podle následující tabulky a změřit hodnoty odporu mezi kontakty.
| Brzdový stupeň | Měření mezi +FB a: | Rpožad. [Ω] | | 0 | 1 (FB1) | ∞ | | 1 | 1 (FB1) | 0 | | 2 | 1 (FB1) | 0 | | 3 | 1 (FB1) | 0 |
| Brzdový stupeň | Měření mezi +FB a: | Rpožad. [Ω] | | 0 | 4 (FB2) | ∞ | | 1 | 4 (FB2) | ∞ | | 2 | 4 (FB2) | 0 | | 3 | 4 (FB2) | 0 |
| Brzdový stupeň | Měření mezi +FB a: | Rpožad. [Ω] | | 0 | FB3 | ∞ | | 1 | FB3 | ∞ | | 2 | FB3 | ∞ | | 3 | FB3 | 0 |
- S2: Zkontrolovat odpor +FB, 11(FB2), 40(FB1) a FB3 proti kostře vozidla. Rpožad. = ∞ Ω.
- S3: Zkontrolovat odpor +FB, 1(FB1), 4(FB2) a FB3 proti kostře. Rpožad. = ∞ Ω.
- Signál +FB musí trvale dodávat 24 V.

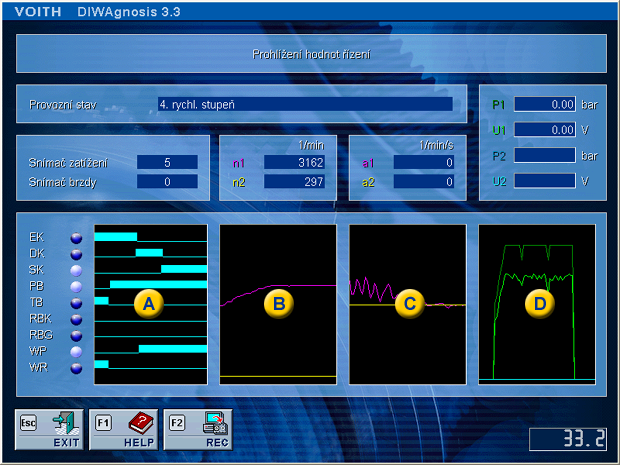

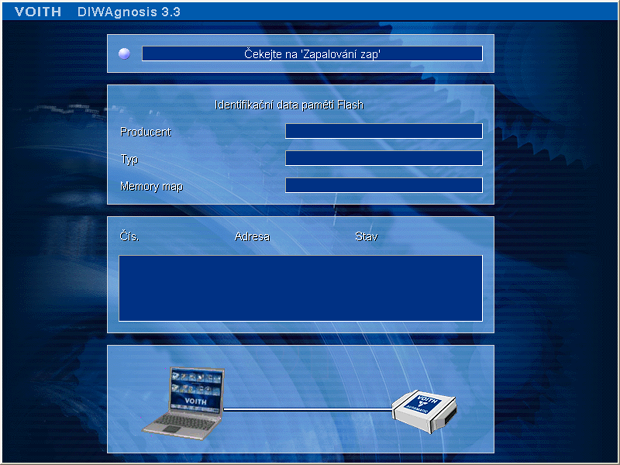

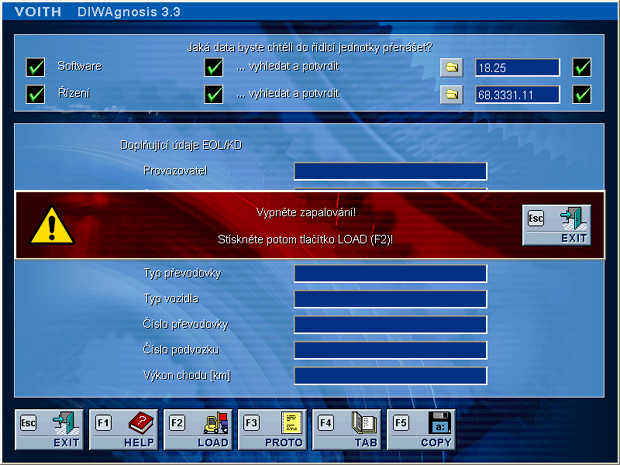

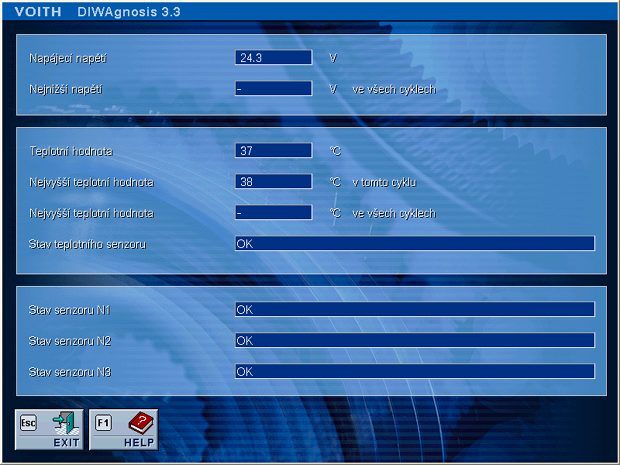

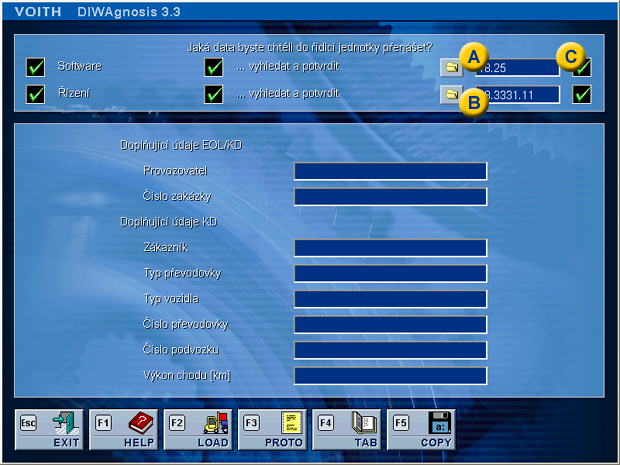

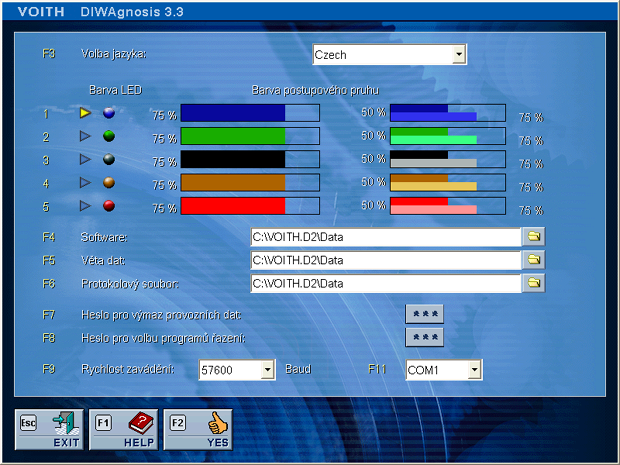

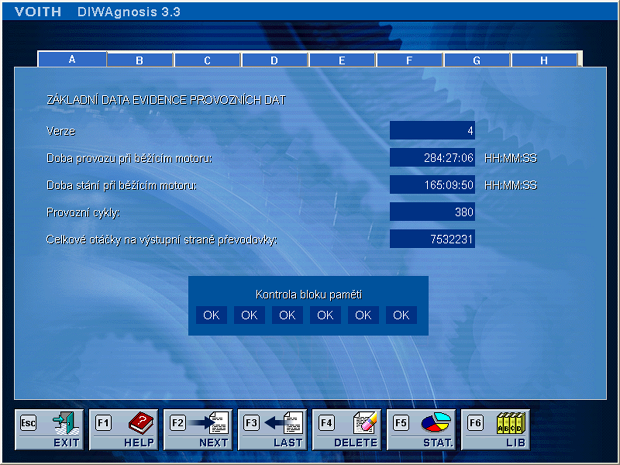

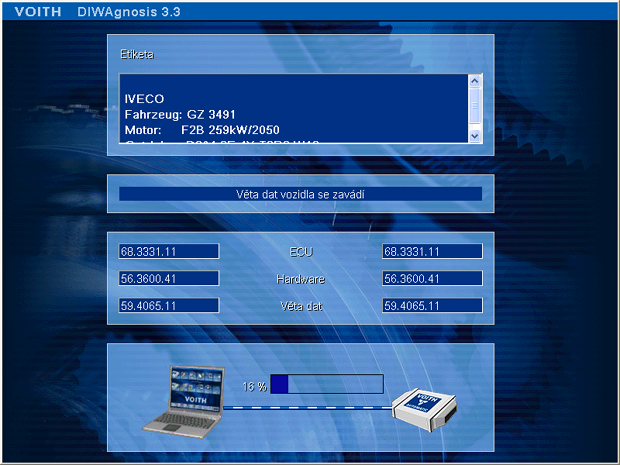

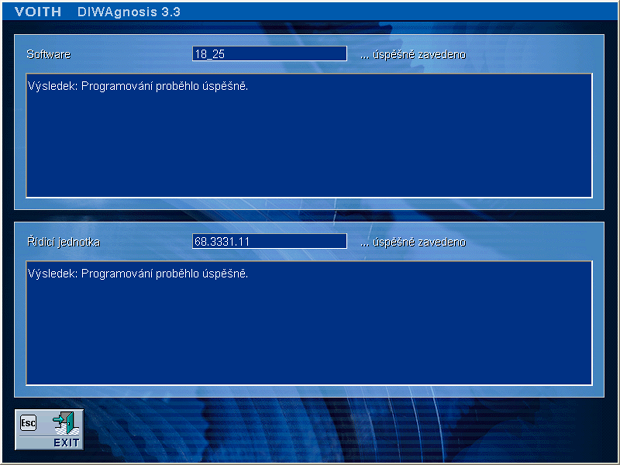

Zkušební kroky plynulý snímač nožní brzdy - Přezkoušejte hodnoty napětí během tisknutí pedálu v diagnostice DIWA pomocí menu "D".
- Rozpojte konektor S2 a zkontrolujte stav vedení 2 (+FB+HB), 21 (GND) a 49 (VSBG3). U pedálu se spínačem nulového zatížení navíc ještě vedení 40 (VSBG1).
- Pokud bylo napětí v diagnostice DIWA správné a všechna vedení jsou v pořádku, tak kontaktujte prosím výrobce vozidla a nechte brzdový pedál přezkoušet, popř. vyměnit.
Schéma připojení 3stupňového snímače ruční brzdy
Zkušební kroky u 3stupňového snímače ruční brzdy - Když je indikační lampa vadná, vyměnit žárovku.
- Rozpojit konektor S2.
Podle indikace chyby diagnostikou zapnout brzdový stupeň podle následující tabulky a měřit hodnoty odporu mezi kontakty.
Když je u všech měření R = Rpožad., pokračovat bodem 4.
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 7 (HBA) | ∞ | | 1 | 7 (HBA) | 0 | | 2 | 7 (HBA) | 0 | | 3 | 7 (HBA) | 0 |
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 26 (HBB) | ∞ | | 1 | 26 (HBB) | ∞ | | 2 | 26 (HBB) | 0 | | 3 | 26 (HBB) | 0 |
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 44 (HBC) | ∞ | | 1 | 44 (HBC) | ∞ | | 2 | 44 (HBC) | ∞ | | 3 | 44 (HBC) | 0 |
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 21 (-UB) | ∞ | | 1 | 21 (-UB) | cca 290 | | 2 | 21 (-UB) | cca 290 | | 3 | 21 (-UB) | cca 290 |
- Rozpojit S8.
Podle indikace chyby diagnostikou zapnout brzdový stupeň podle následující tabulky a změřit hodnoty odporu mezi kontakty.
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 3 (HBA) | ∞ | | 1 | 3 (HBA) | 0 | | 2 | 3 (HBA) | 0 | | 3 | 3 (HBA) | 0 |
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 4 (HBB) | ∞ | | 1 | 4 (HBB) | ∞ | | 2 | 4 (HBB) | 0 | | 3 | 4 (HBB) | 0 |
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | 5 (HBC) | ∞ | | 1 | 5 (HBC) | ∞ | | 2 | 5 (HBC) | ∞ | | 3 | 5 (HBC) | 0 |
| Brzdový stupeň | Měření mezi +HB a: | Rpožad. [Ω] | | 0 | Y | ∞ | | 1 | Y | cca 290 | | 2 | Y | cca 290 | | 3 | Y | cca 290 |
- S2: Odpor 7(HBA), +HB, 21(-UB), 26(HBB) a 44(HBC) zkontrolovat proti kostře vozidla.
Rpožad. = ∞ Ω. - Signál +HB musí trvale dodávat 24 V.

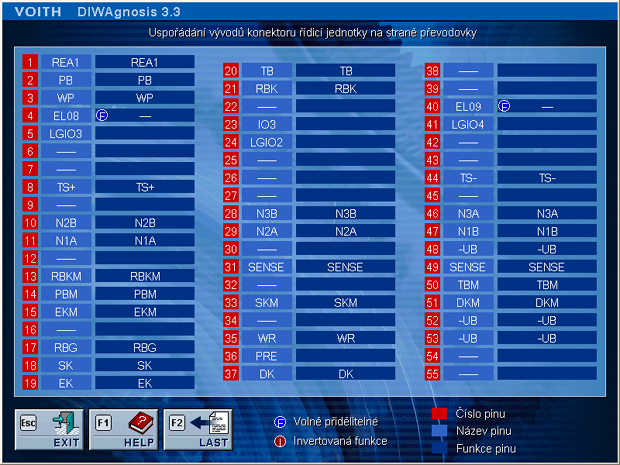

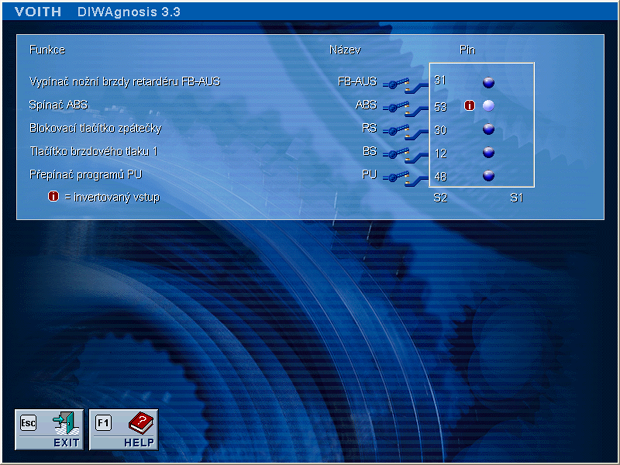

Upozornění: volně přidělitelný signál Přiřazení k přípojce řídicí jednotky převodovky se provádí v datové sadě a je pro každé vozidlo specifické. |
