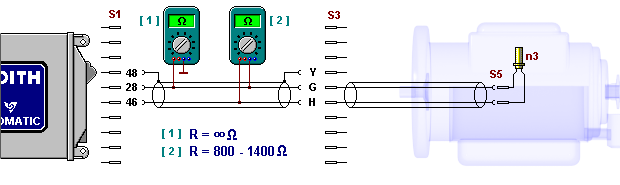

Plano das conexões

Passos do teste

1. Abrir conector S1. Medir a resistência entre os contatos das tomadas 28 e 46 do cabo 1.
   R_{valor teórico} = 800-1400 Ω. Se R = R_{valor teórico}, continuar em 4.
2. Abrir S3. Verificar resistência entre os contatos dos pinos G e H do feixe de cabos ou contatos N3 do cabo de medição. R_{valor teórico} = 800-1400 Ω.
3. Verificar no conector aberto S1 a resistência entre contato 28 e terra do veículo.
   R_{valor teórico} = ∞ Ω.
4. Verificar resistência entre contato 46 e terra do veículo. R_{valor teórico} = ∞ Ω.
5. Verificar no conector aberto S3 a resistência entre contato G e terra.
   R_{valor teórico} = ∞ Ω.
6. Verificar resistência entre contato H e terra. R_{valor teórico} = ∞ Ω.
7. Abrir S5. Verificar resistência entre cada contato e terra. R_{valor teórico} = ∞ Ω.
