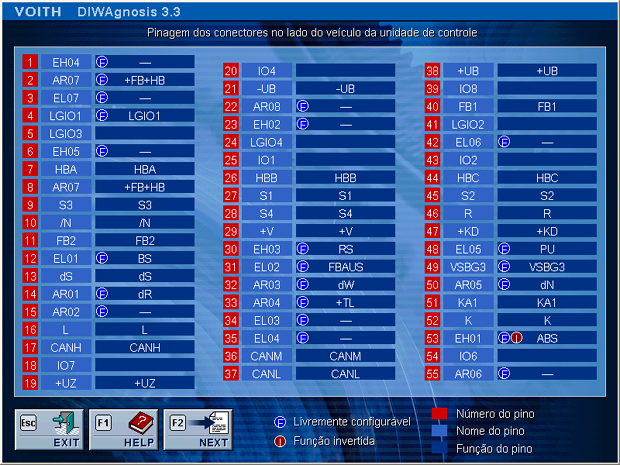

Plano das conexões

Passos do teste

1. Abrir conector S1.
   a. Enrolamento de trabalho:
   Medir a resistência entre contatos 18 e 52 ou 53 do cabo 1.
   R_{valor teórico} = 11-20 Ω.
   b. Enrolamento de medição:
   Medir a resistência entre contatos 33 e 31 ou 49. R_{valor teórico} = 5-10 Ω. Se R = R_{valor teórico}, continuar em 4.
2. Abrir S3.
   a. Bobina de trabalho:
   Verificar resistência entre contatos U e A ou B (feixe da cabos) ou SK e -UB (cabo de medição).
   R_{valor teórico} = 11-20 Ω.
   b. Bobina de medição:
   Verificar resistência entre contatos b e h ou j (feixe de cabos) ou SKM e SENSE (cabo de medição). R_{valor teórico} = 5-10 Ω.
3. Retirar a tampa do módulo de comando. Abrir S4.
   a. Bobina de trabalho:
   Medir a resistência entre os contatos dos pinos 4 e 2 do conector chato do solenóide SK.
   R_{valor teórico} = 11 ± 0,7 Ω.
   b. Bobina de medição:
   Medir a resistência entre os contatos dos pinos 3 e 1 do conector chato do solenóide SK.
   R_{valor teórico} = 5,2 ± 0,3 Ω.
4. Verificar no conector aberto S1 a resistência entre contato 33 e terra do veículo.
   R_{valor teórico} = ∞ Ω.
   Verificar resistência entre contatos 33 e 18.
   R_{valor teórico} = ∞ Ω.
5. Verificar no conector aberto S3 a resistência entre contato g (respectivamente SKM) e terra.
   R_{valor teórico} = ∞ Ω.
   Verificar resistência entre contatos g (respectivamente SKM) e U (respectivamente SK).
   R_{valor teórico} = ∞ Ω.
6. Verificar no conector aberto S4 a resistência entre contato 1 e 4 em relação à terra.
   R_{valor teórico} = ∞ Ω.
   Verificar resistência entre contatos 1 e 4.
   R_{valor teórico} = ∞ Ω.

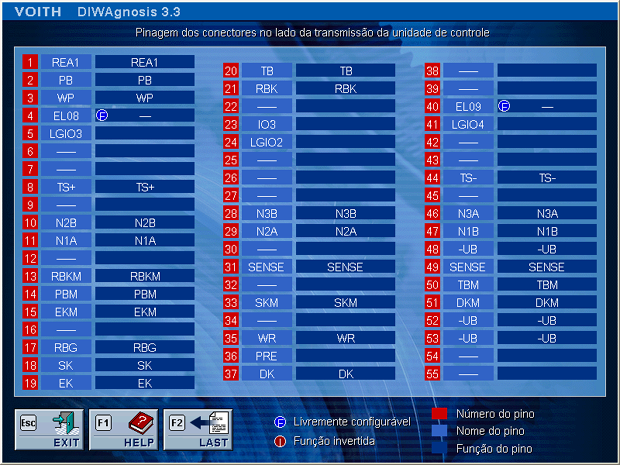

-UB

Conexão de terra

SENSE

Terra comum válvula solenóide da bobina de medição

Curvas características da resistência

Durante a medição da resistência das bobinas é imprescindível ter em conta a dependência da temperatura.
Simultaneamente à medição da resistência, é necessário medir a temperatura da caixa magnética ou estimá-la o mais exato possível. Na curva característica de temperatura apresentada abaixo é possível, com base na temperatura medida ou estimada, ler a resistência teórica e compará-la ao valor medido.

Bobina de trabalho

A resistência deve ser medida entre o pino 4 e 2.
A bobina de trabalho está em ordem quando a diferença entre a resistência medida e a resistência teórica não for maior que aproximadamente ± 1 Ω .

Bobina de medição

Medir a resistência entre pino 1 e pino 3.
A bobina de medição está em ordem quando a diferença entre a resistência medida e a resistência teórica não for maior que aproximadamente ± 0,5 Ω.
Entre os pinos e a caixa magnética não deve ser possível medir a resistência - a ligação -, a resistência é infinitamente grande.

Curvas características:
A = bobina de trabalho
B = bobina de medição
