Обзор контактов со стороны ГМП

Общее

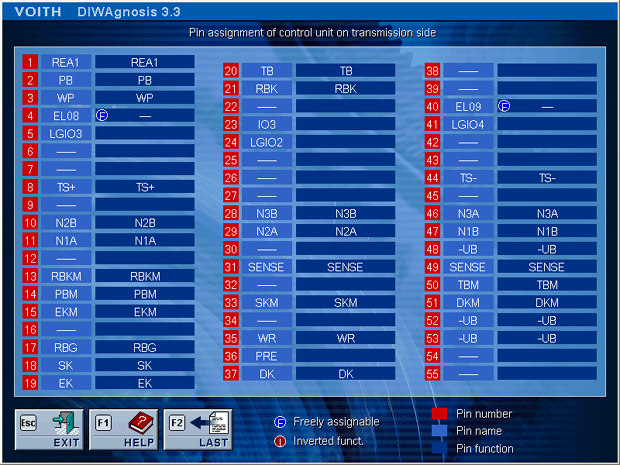

На рисунке показано назначение контактов БЭУ со стороны ГМП. Назначение контакта показывается справа от [красного] номера контакта. Рядом находится функциональное назначение этого контакта.

Конфигурируемые входы (F)

Конфигурируемые входы позволяют выбрать их функцию через набор данных, т. е. набор данных определяет какая функция активирована на данном контакте.

Инвертированная функция (i)

Блок управления имеет входы для заземляющих выключателей (ELxx), а также для выключателей +24В (EHxx).

При заземляющим выключателе сигнал обычно активен, когда присутствует заземляющий сигнал и неактивен, когда вход открыт. Это может быть определено в наборе данных БЭУ.

Это действие может быть инвертировано при помощи настроек в наборе данных.

Назначение контактов E200 - сторона ГМП

В пункте меню А "Чтение идентификационных данных и назначения контактов" показывается назначение контактов со стороны автобуса и ГМП как определено в наборе данных.
