Fren Müşiri

Ayak Freni Müşiri Bağlantı Şemaları
Ayak Freni Müşiri (3 Kademeli) Test Basamakları
Ayak Freni Müşiri (Kademesiz) Test Basamakları
El Freni Müşiri (3 kademeli) Bağlantı Planı
El Freni Müşiri (3 kademeli) Test Basamakları
Dikkat: serbest atanabilir sinyal
 sayfayı yazdır

sayfa geriye

Ayak Freni Müşiri Bağlantı Şemaları



  • 18.22.'ye kadar (Pedal konumu – gerilim orantılı)




  • => 18.22.'den itibaren sıfır yükü anahtarı yok kein Null-Last-Schalter (Fren basıncı – gerilim orantılı)


Ayak Freni Müşiri (3 Kademeli) Test Basamakları

  • S2 fiş bağlantısını açın.
    Teşhisin yaptığı hata tespitine göre, aşağıdaki çizelge uyarınca fren kademesini devreye alın ve kontaklar arasındaki direnç değerlerini ölçün.
    Eğer bütün ölçümlerde R = Raranan ise, 3'ten devam.
Fren kademesi+FB ile şunlar arasında ölçüm:Raranan [Ω]
040 (FB1)8
140 (FB1)0
240 (FB1)0
340 (FB1)0
Fren kademesi+FB ile şunlar arasında ölçüm:Raranan [Ω]
011 (FB2)8
111 (FB2)8
211 (FB2)0
311 (FB2)0
Fren kademesi+FB ile şunlar arasında ölçüm:Raranan [Ω]
0FB38
1FB38
2FB38
3FB30



  • S3'ü açın.
    Teşhisin yaptığı hata tespitine göre, aşağıdaki çizelge uyarınca fren kademesini devreye alın ve kontaklar arasındaki direnç değerlerini ölçün.
Fren kademesi+FB ile şunlar arasında ölçüm:Raranan [Ω]
01 (FB1)8
11 (FB1)0
21 (FB1)0
31 (FB1)0
Fren kademesi+FB ile şunlar arasında ölçüm:Raranan [Ω]
04 (FB2)8
14 (FB2)8
24 (FB2)0
34 (FB2)0
Fren kademesi+FB ile şunlar arasında ölçüm:Raranan [Ω]
0FB38
1FB38
2FB38
3FB30



  • S2: +FB, 11(FB2), 40(FB1) ve FB3 ile araç şasisi arasındaki direnci kontrol edin. Raranan = ∞ Ω.
  • S3: +FB, 1(FB1), 4(FB2) ve FB3 ile araç şasisi arasındaki direnci kontrol edin. Raranan = ∞ Ω.
  • +FB sinyali kesintisiz olarak 24V vermelidir.

Ayak Freni Müşiri (Kademesiz) Test Basamakları

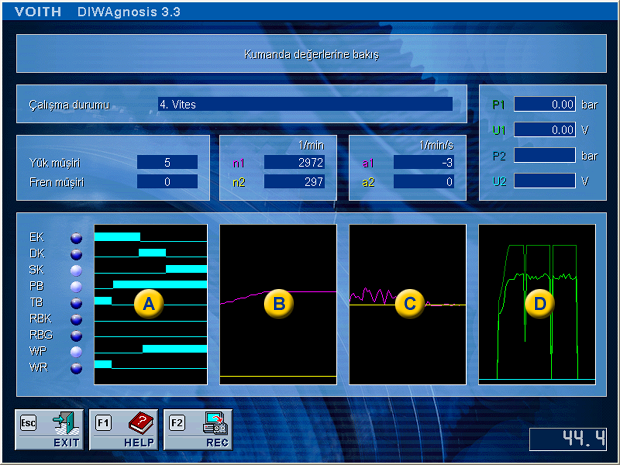

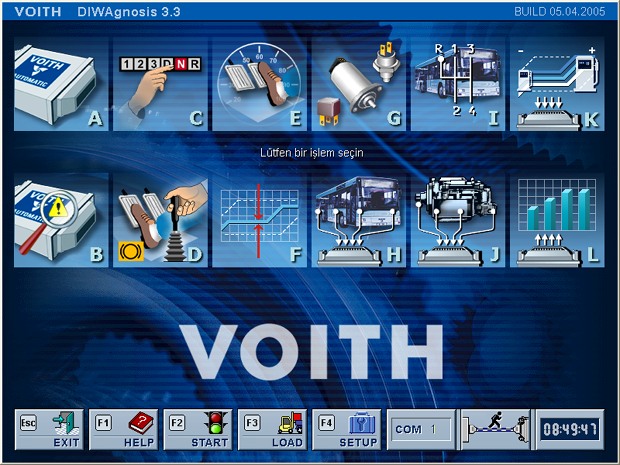

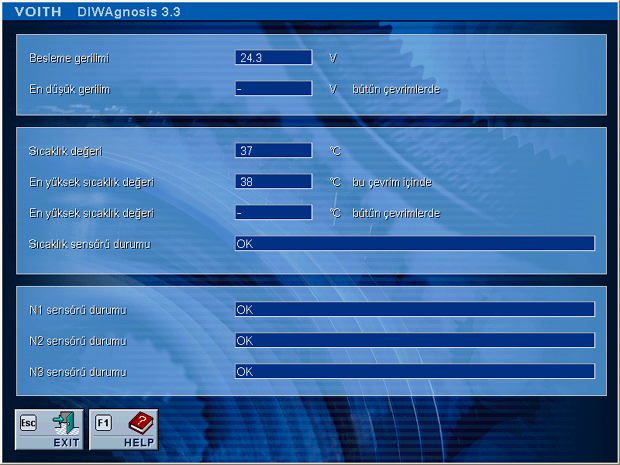

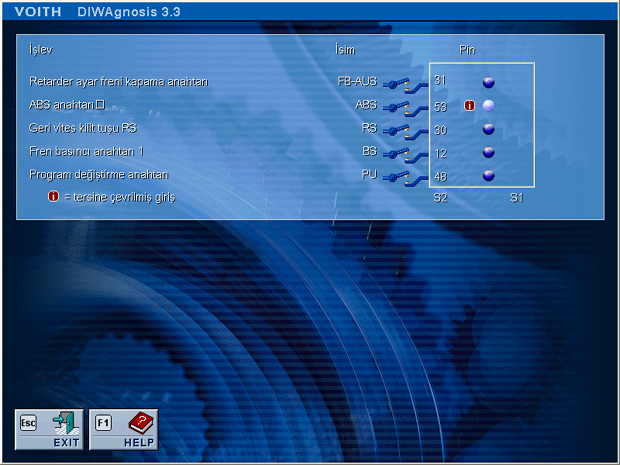

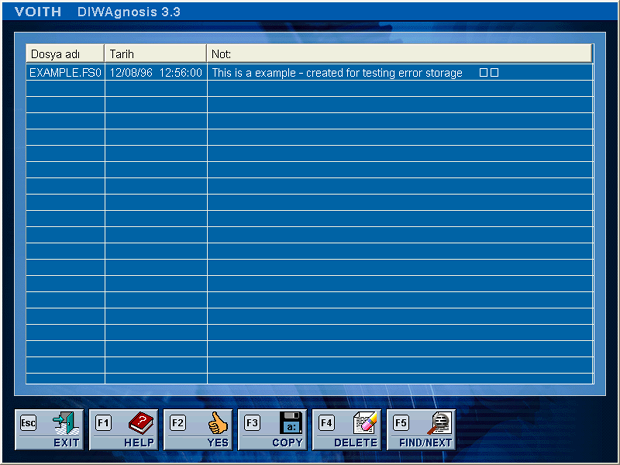

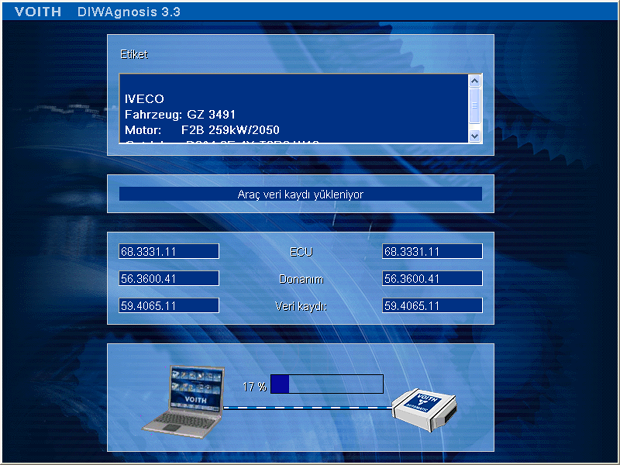

  1. DIWAgnosis içinde "D" menüsünü kullanarak pedala basılırken oluşan gerilim değerlerini kontrol edin.
  2. S2 fiş bağlantısını açın ve 2 (+FB+HB), 21 (GND) ve 49 (VSBG3) hatlarında kesinti olup olmadığını kontrol edin. Pedal sıfır yük anahtarlı ise, ayrıca 40 (VSBG1) hattını kontrol edin.
  3. DIWAgnosis'te gerilim sinyali doğru idiyse ve bütün hatlar arızasız ise lütfen araç üreticisiyle temasa geçin ve fren pedalini kontrol ettirin veya değiştirtin.

El Freni Müşiri (3 kademeli) Bağlantı Planı

El Freni Müşiri (3 kademeli) Test Basamakları

  • Gösterge lambası bozuksa ampulü değiştirin.
  • S2 fiş bağlantısını açın.
    Teşhisin yaptığı hata tespitine göre, aşağıdaki çizelge uyarınca fren kademesini devreye alın ve kontaklar arasındaki direnç değerlerini ölçün.
    Eğer bütün ölçümlerde R = Raranan ise, 4'ten devam.
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
07 (HBA)8
17 (HBA)0
27 (HBA)0
37 (HBA)0
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
026 (HBB)8
126 (HBB)8
226 (HBB)0
326 (HBB)0
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
044 (HBC)8
144 (HBC)8
244 (HBC)8
344 (HBC)0
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
021 (-UB)8
121 (-UB)yaklaşık 290
221 (-UB)yaklaşık 290
321 (-UB)yaklaşık 290



  • S8'i açın.
    Teşhisin yaptığı hata tespitine göre, aşağıdaki çizelge uyarınca fren kademesini devreye alın ve kontaklar arasındaki direnç değerlerini ölçün.
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
03 (HBA)8
13 (HBA)0
23 (HBA)0
33 (HBA)0
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
04 (HBB)8
14 (HBB)8
24 (HBB)0
34 (HBB)0
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
05 (HBC)8
15 (HBC)8
25 (HBC)8
35 (HBC)0
Fren kademesi+HB ile şunlar arasında ölçüm:Raranan [Ω]
0Y8
1Yyaklaşık 290
2Yyaklaşık 290
3Yyaklaşık 290



  • S2: 7 (HBA), +HB, 21 (-UB), 26 (HBB) ve 44 (HBC) ile araç şasisi arasındaki direnci kontrol edin.
    RSoll = ∞ Ω.
  • +HB sinyali kesintisiz olarak 24V vermelidir.

Dikkat: serbest atanabilir sinyal

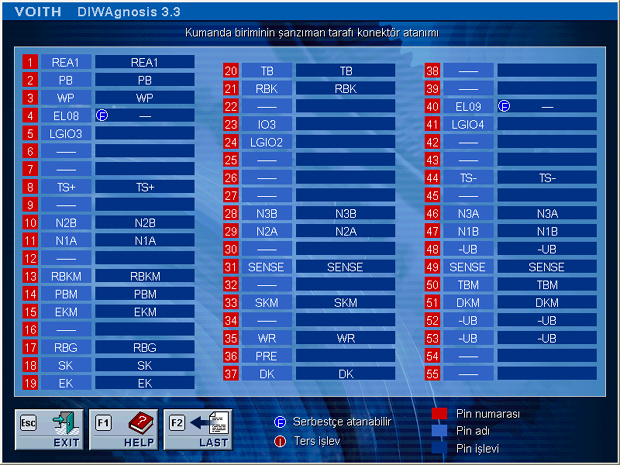

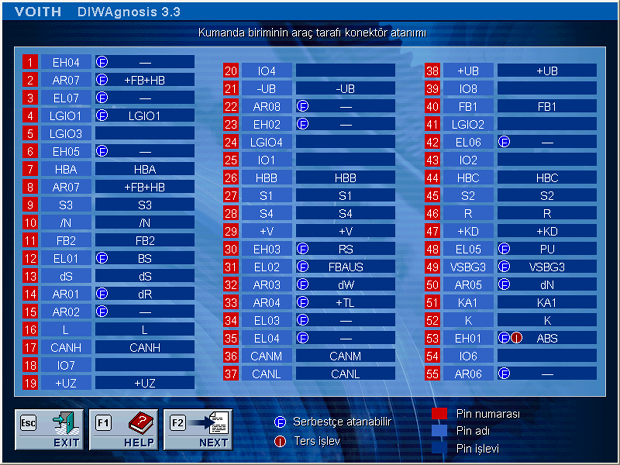

Şanzıman kumanda biriminin bağlantılarından birine atanması veri kaydında yapılır ve araca özgüdür.
