DS_FLEXI_DIM_SIG_SETTING

FLEXI_DIM_SIG_SETTING_


		Einheit / Wertebereich

		Beschreibung

		Gültigkeit in Softwareversionen

Einheit / Wertebereich


Einheit:	keine
Max. Wert:
Min. Wert:
Defaultwert:	0

Beschreibung

DIM_SIG: Dimmerselektor der Tastenschalterbeleuchtung

Zuordnung des DIM_SIG -Signals zu den flexiblen Eingängen der E300 oder des Voith-Tastenschalters (E330).

Die Besonderheit des DIM_SIG -Signals ist, dass es 3 verschiedene Zustände annehmen kann. Diese sind: Eingang offen, Eingang geschaltet gegen Masse, Eingang geschaltet gegen Versorgungsspannung. Die Zuordnung der jeweiligen Beleuchtungsstärke wird über die Datensatzwerte FLEXI_DIM_SIG_HIGH_, FLEXI_DIM_SIG_LOW_ und FLEXI_DIM_SIG_OPEN_ vorgenommen.

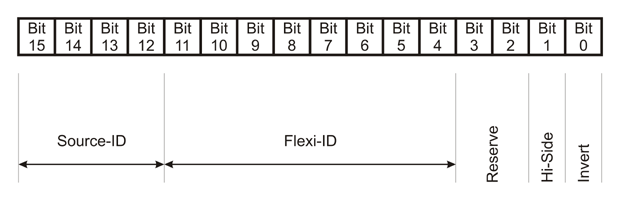

Source-ID:	ID des Geräts auf welchem sich der Flexible Input befindet 0 ⇒ undefiniert 1 ⇒ E300 2 ⇒ Tastenschalter 3 ⇒ I/O-Box1 4 ⇒ ...
Flexi-ID:	Nummer des Eingangs auf dem durch Source-ID bezeichneten Gerät
Reserve:	frei für künftige Verwendung
Hi-Side:	digitale Signale: 0 ⇒ Eingang ist Low-aktiv 1 ⇒ Eingang ist High-aktiv analoge Signale: nicht ausgewertet
Invert:	digitale Signale: 0 ⇒ zugewiesener Eingang wird nicht invertiert interpretiert 1 ⇒ zugewiesener Eingang wird invertiert interpretiert

Gültigkeit in Softwareversionen


ab Version	E300.1-D5.5.0.0
bis Version
