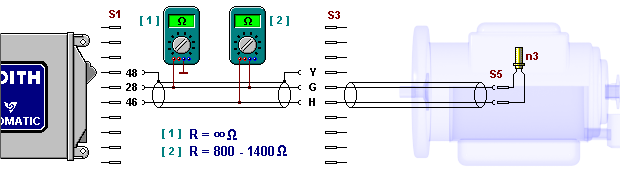

Anschlussplan

Prüfschritte

1. Steckverbindung S1 öffnen. Widerstand zwischen Buchsenkontakten 28 und 46 von Kabel 1 messen.
   R_Soll = 800-1400 Ω. Wenn R = R_Soll, fortfahren bei 4.
2. S3 öffnen. Widerstand zwischen Stiftkontakten G und H vom Kabelbaum oder N3-Kontakten vom Messkabel prüfen. R_Soll = 800-1400 Ω.
3. An geöffneter Steckverbindung S1 den Widerstand zwischen Kontakt 28 und Fahrzeugmasse prüfen.
   R_Soll = ∞ Ω.
4. Widerstand zwischen Kontakt 46 und Fahrzeugmasse prüfen. R_Soll = ∞ Ω.
5. An geöffneter Steckverbindung S3 den Widerstand zwischen Kontakt G und Masse prüfen.
   R_Soll = ∞ Ω.
6. Widerstand zwischen Kontakt H und Masse prüfen. R_Soll = ∞ Ω.
7. S5 öffnen. Widerstand zwischen jedem Kontakt und Masse prüfen. R_Soll = ∞ Ω.
