Voith ALADIN Reporter

Der Voith ALADIN Reporter ist das zentrale Anzeige-Tool für ECU-Files. Bei einer Fahrzeugdiagnose werden mit der Funktion "Upload" alle relevanten Daten aus einem Getriebesteuergerät ausgelesen und in einem ECU-File gespeichert. Der Reporter erzeugt aus einem ECU-File einen ALADIN ECU Report.

Während der Installation wurde automatisch das Recorder Symbol auf dem Desktop erstellt. Doppelklicken Sie auf das Symbol , um das Programm zu starten.

Alternative können Sie den Reporter über das Start-Menü öffnen. Klicken Sie hierzu auf: Start > Programme > Voith Diagnostic Tools > Voith Reporter

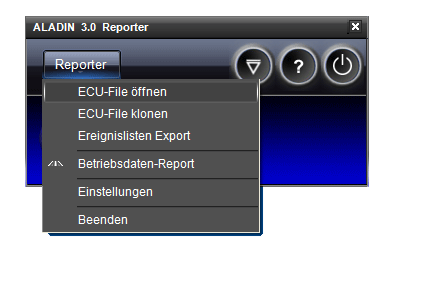

Navigieren Sie im Menü auf die Schaltfläche ECU-File öffnen. Reporter > ECU-File öffnen Es öffnet sich der "Öffnen" Dialog. Wählen Sie ein ECU-File aus und bestätigen Sie mit Öffnen. Der ECU-Report wird erzeugt.

Alternativ klicken Sie auf . Es öffnet sich der "Öffnen" Dialog. Wählen Sie ein ECU-File aus und bestätigen Sie mit Öffnen. Der ECU-Report wird erzeugt.

Für weitere Informationen über ECU-Reports lesen Sie: ALADIN ECU-Report

Der Voith Reporter enthält zusätzlich zum ALADIN ECU-Report folgende Funktionen:

ECU-File klonen Funktion zum Erzeugen einer Ersatzsteuerung auf Basis eines ECU-Files. Für weitere Informationen lesen Sie: Klonen

Ereignislisten Export Erzeugt vollständige Ereignisspeicher-Listen. Für weitere Informationen lesen Sie: Ereignislisten Export

Betriebsdaten-Report Erzeugt einen Differenz-Report zwischen verschiedenen ECU-Files. Für weitere Informationen lesen Sie: Betriebsdaten-Report

Über das ALADIN Setup können Sie konfigurieren, welche Inhalte im ECU-Report in welcher Form angezeigt werden. Öffnen Sie das Setup über: Reporter > Einstellungen Für weitere Informationen lesen Sie: Setup Report
