Die unten beschriebene Funktionalität kommt nur zum Einsatz, wenn der Lastgeber keine Nullast hat.
Dieser Datensatzwert beinhaltet die Kennlinie für die motordrehzahlabhängige Berechnung des WR-Tastverhältnisses, wenn die Getriebeöltemperatur kleiner gleich dem Datensatzwert RG_WR_DUTY_CYCLE2_TEMP_MAX_ ist.

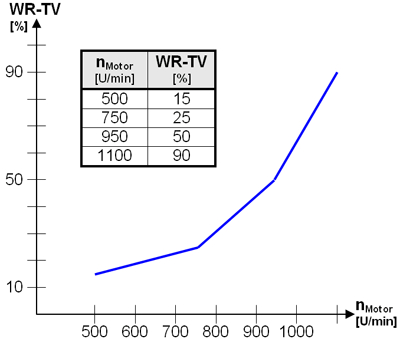

Bei der Rückwärtsgangsteuerung ist das WR-Tastverhältnis hauptsächlich von der Motordrehzahl abhängig.

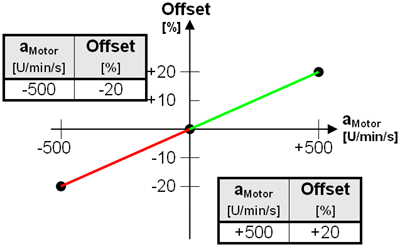

Um beim Gasgeben bzw. bei Gasrücknahme eine schnellere Reaktion zu gewährleisten, wird zusätzlich die Motorbeschleunigung ausgewertet und ein entsprechender Offset auf das aus den motordrehzahlabhängigen Geraden gewonnene WR-Tastverhältnis addiert.
| Datensatzwert |
Bedeutung |
Einheit |
Wertebereich |
|
Kennlinienvorgabe für die Tastverhältnisansteuerung von WR im Rückwärtsgang.
(3 Geraden Þ 4 Kennlinienpunkte) |
|
|
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[0][0] |
Kennlinienpunkt 1: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[0][1] |
Kennlinienpunkt 1: Motordrehzahl (kleinster Wert) |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[1][0] |
Kennlinienpunkt 2: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[1][1] |
Kennlinienpunkt 2: Motordrehzahl |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[2][0] |
Kennlinienpunkt 3: WR-Tastverhältnis | % |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[2][1] |
Kennlinienpunkt 3: Motordrehzahl |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[3][0] |
Kennlinienpunkt 4: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[3][1] |
Kennlinienpunkt 4: Motordrehzahl (größter Wert) |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[4][0] |
Kennlinienpunkt 5: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[4][1] |
Kennlinienpunkt 5: Motordrehzahl (größter Wert) |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[5][0] |
Kennlinienpunkt 6: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[5][1] |
Kennlinienpunkt 6: Motordrehzahl (größter Wert) |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[6][0] |
Kennlinienpunkt 7: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[6][1] |
Kennlinienpunkt 7: Motordrehzahl (größter Wert) |
rpm |
0 ... 65535 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[7][0] |
Kennlinienpunkt 8: WR-Tastverhältnis |
% |
0 ... 100 |
| RG_WR_DUTY_CYCLE2_AT_ENG_SPEED_[7][1] |
Kennlinienpunkt 8: Motordrehzahl (größter Wert) |
rpm |
0 ... 65535 |
