FLEXI_AUX_CON_SETTING_

Einheit / Wertebereich
Beschreibung
Gültigkeit in Softwareversionen
 Seite drucken

Seite zurueck

Einheit / Wertebereich

Einheit:

keine

Max. Wert:


Min. Wert:


Defaultwert:

0


Beschreibung


AUX_CON: Nebenverbraucher (z.B. Klimaanlage)

Zuordnung des AUX_CON-Signals zu den flexiblen Eingängen der E300 oder des Voith-Tastenschalters (E330) oder zu einer I/O-Box. Ausserdem wird auch festgelegt, ob das AUX_CON-Signal invertiert eingelesen werden soll und ob es high- oder lowside ist.

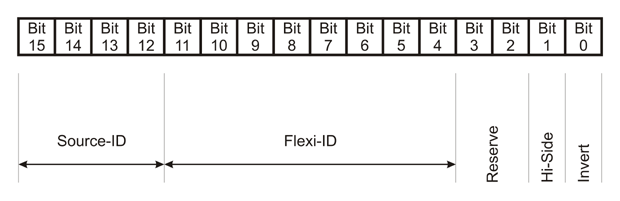

Source-ID:

ID des Geräts auf welchem sich der Flexible Input befindet

0 ⇒ undefiniert
1 ⇒ E300
2 ⇒ Tastenschalter
3 ⇒ I/O-Box1
4 ⇒ ...

Flexi-ID:

Nummer des Eingangs auf dem durch Source-ID bezeichneten Gerät

Reserve:

frei für künftige Verwendung

Hi-Side:

digitale Signale:
0 ⇒ Eingang ist Low-aktiv
1 ⇒ Eingang ist High-aktiv

analoge Signale:
nicht ausgewertet

Invert:

digitale Signale:
0 ⇒ zugewiesener Eingang wird nicht invertiert interpretiert
1 ⇒ zugewiesener Eingang wird invertiert interpretiert


Gültigkeit in Softwareversionen

ab Version

D2.1.0

bis Version
