Visuelle Ausgaben des Voith Tastenschalter E330

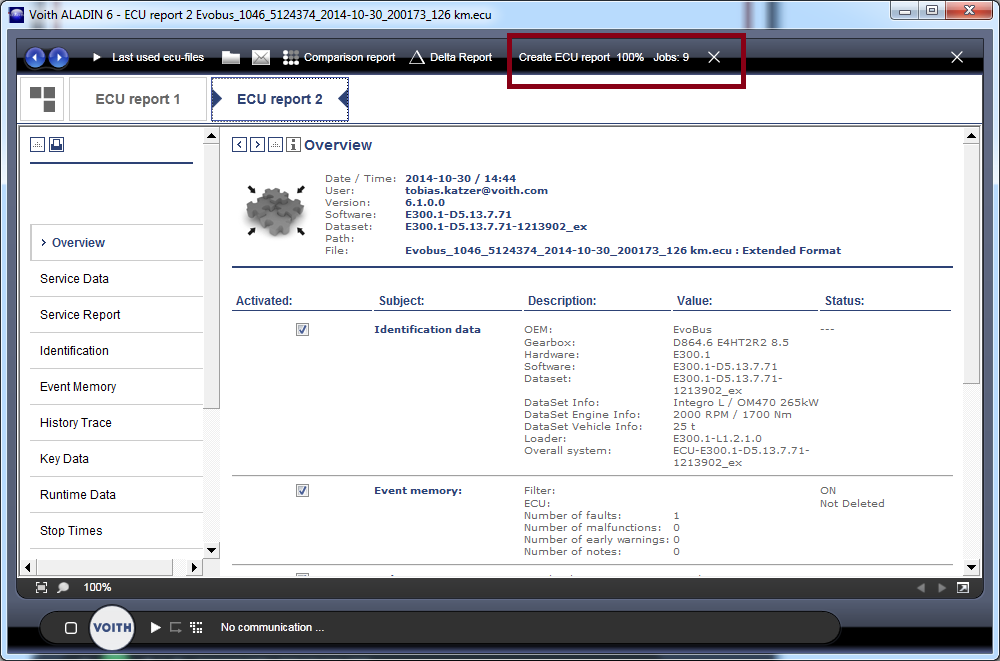

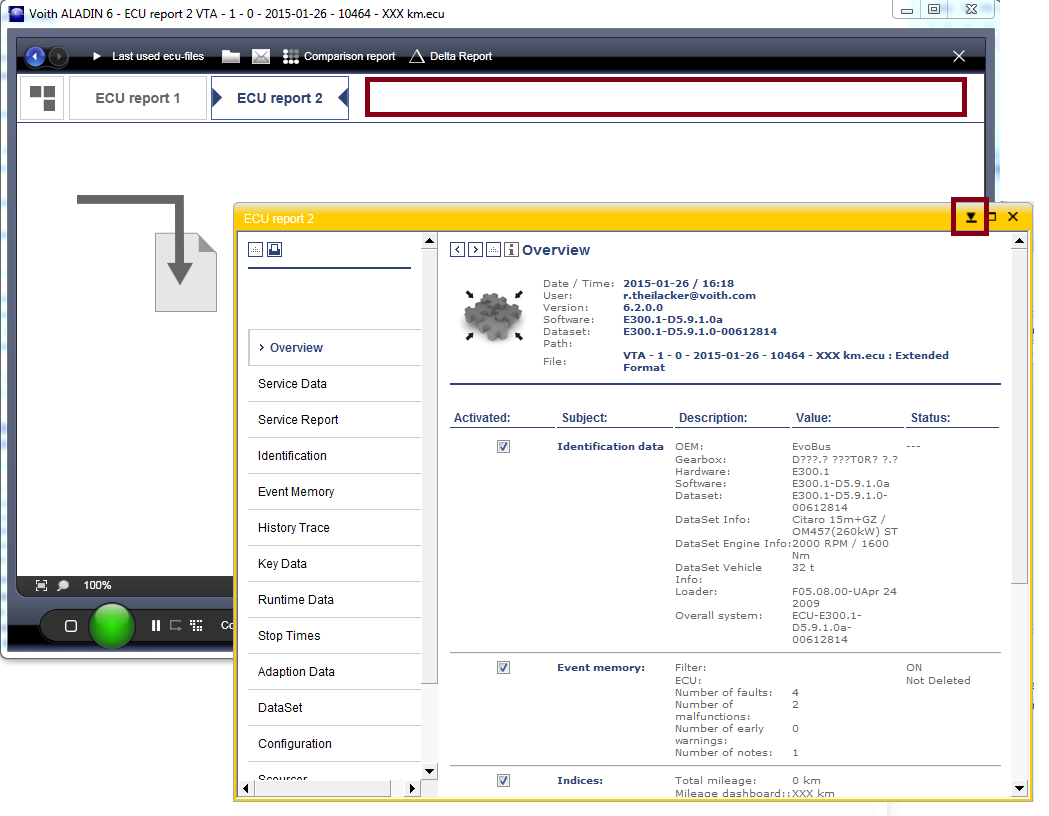

Durch blinken der Tastenschalterbeleuchtung wird der Fahrer auf das Vorhandensein eines Fehlers hingewiesen. Unterschiedliche Blink-Codes geben Auskunft über Art bzw. Priorität des Fehlers. Diese Funktion ist ab Tastenschalter-Software-Version G01.03 verfügbar. Die Software-Version wird in den Identifikationsdaten im ALADIN ECU-Report angezeigt.
| Fehler-Art bzw. Priorität | Blink-Dauer | Blinkende Tasten | Blink-Frequenz | Beleuchtung An / Aus Verhältnis | Animation |
| CAN Fehler Der Tastenschalter hat keine Kommunikation auf dem CAN-Bus. (Keine Verbindung zwischen Tastenschalter und Getriebesteuergerät) |
Bis Zündung aus | Alle | 1 Hz ( 1 mal pro Sekunde) | 1 / 1 |
 |
| Priorität 1 Event (gespeichert)
Der Ereignisspeicher des Getriebesteuergeräts meldet einen gespeicherten Priorität 1 Fehler nach dem Einschalten der Zündung. |
10 Sekunden | Alle | 2 Hz (2 mal pro Sekunde) | 1 / 1 |
|
| Priorität 2 Event (gespeichert)
Der Ereignisspeicher des Getriebesteuergeräts meldet einen gespeicherten Priorität 2 Fehler nach dem Einschalten der Zündung. |
10 Sekunden | Alle | 2 Hz (2 mal pro Sekunde) | 1 / 1 |
|
| Priorität 1 Event (aktuell)
Das Getriebesteuergerät meldeten einen aktuell aktiven Priorität 1 Fehler. |
Bis Zündung aus | Alle | 2 Hz (2 mal pro Sekunde) | 1 / 1 |
|
| Priorität 2 Event (aktuell)
Das Getriebesteuergerät meldeten einen aktuell aktiven Priorität 2 Fehler. |
10 Sekunden | Alle | 2 Hz (2 mal pro Sekunde) | 1 / 1 |
|
| Priorität 6 Event (aktuell)
Das Getriebesteuergerät meldeten einen aktuell aktiven Priorität 6 Fehler. |
Bis Zündung aus oder Fehler nicht mehr vorhanden | Taste "N" | 1 Hz (1 mal pro Sekunde) | 1 / 3 |
|
| Das Getriebesteuergerät verweigert die Gangannahme | Solange Taste gedrückt oder bis Gang angenommen | Gedrückte Taste | 1 Hz (1 mal pro Sekunde) | 1 / 1 |
|
