Das TIM
Das TIM (Transmission Identifikation Module) ist ein
extra Speichermodul, das im Getriebe und nicht im Getriebe-Steuergerät
untergebracht ist. Es bildet das elektronische Typenschild eines DIWA Getriebes
und enthält Informationen über die Getriebebauart. TIM-Daten sind unentbehrlich für eine korrekte Funktion der
Getriebesoftware. Die TIM-Daten werden während der Getriebe-Produktion
eingetragen und müssen, außer bei gravierenden Getriebe-Umbauten, nie geändert
werden.
 |
|
-
TM.type
Getriebe-Typ. Zur Auswahl stehen die beiden Getriebetypen: 854 und 864.
-
TM.generation
Getriebe Generation. Zur Auswahl steht die 5 für DIWA.5.
-
TM.inputAngleDrive
Winkelantrieb. Zur Zeit noch nicht verfügbar. Zur Auswahl steht 0 für
keiner.
-
TM.flange
Antirebsdeckel / Flansch. Zur Auswahl stehen C und D.
-
TM.differential
Eingangsdifferenzial. Zur Auswahl stehen Differenzial 3 und 4.
-
TM.pumpTyp
Pumpentyp. Zur Auswahl stehen F, H, K, N, V und X.
-
TM.turbineTyp
Turbinenrad. Zur Auswahl stehen T0 und T2.
-
TM.reverseGear
Rückwärtsgang. Zur Auswahl stehen R0 und R2.
-
TM.workingPressure
Arbeitsdruck. Zur Auswahl stehen 85 für 8.5 bar und 95 für 9.5 bar.
-
TM.SerialNumber
Getriebe-Seriennummer
-
TM.outputAngleDrive
Winkelabtrieb. Zur Auswahl stehen:
| Auswahl |
|
|
|
| 0 |
kein Winkelabtrieb vorhanden |
1.000 |
|
| 50 |
W50 (identisch zu DIWA.3 W18) |
1.087 |
|
| 51 |
W51 (identisch zu DIWA 3 W21) |
0.987 |
|
| 52 |
W52 (identisch zu DIWA 3 W22) |
1.002 |
|
| 53 |
W53 |
0.952 |
|
| 54 |
W54 |
1.087 |
|
Für weitere Informationen lesen Sie: DIWA
Getriebe - Bauarten und Typenschild

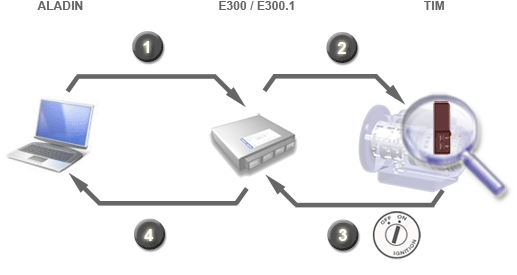

Die Kommunikation zwischen ALADIN und dem TIM erfolgt grundsätzlich über
das Getriebe-Steuergerät und wird in mehreren Schritten abgearbeitet. Wenn,
z.B. Daten ins TIM gespeichert werden sollen, werden als erstes alle Daten von ALADIN an das
Getriebe-Steuergerät übermittelt. Im zweiten
Schritt sendet das Getriebe-Steuergerät die Daten weiter an das TIM. Dieser
Schreibvorgang dauert maximal 10 Sekunden. Da das
TIM direkt im Getriebe platziert ist, verfügt es über verschiedene
Sicherheitsmaßnamen, wie z.B. 'Abschaltung bei Übertemperatur'. Folglich kann
die Kommunikation zwischen TIM und Getriebe-Steuergerät nicht zu jedem
Zeitpunkt gewährleistet werden.

Damit überprüft werden kann, ob der Schreibvorgang auf das TIM erfolgreich
war, müssen die TIM-Daten wieder nach ALADIN gelesen werden. Das
Getriebe-Steuergerät liest die TIM-Daten automatisch, aber lediglich
bei Systemstart. Dadurch ist es erforderlich, die Zündung AUS und wieder
EIN zuschalten. Jetzt können die aktuellen TIM-Daten in Schritt vier nach ALADIN
geladen werden.
Im Falle, dass ein TIM defekt ist, verwendete das Getriebe-Steuergerät immer
die TIM-Daten, welche zuletzt aus dem TIM gelesen wurden.

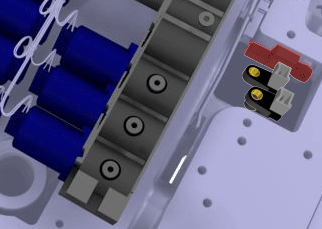

Das TIM ist neben den Drehzahlsensoren N2 und N3 an das Getriebegehäuse
montiert.

Das Tim ist über zwei Leitungen ans Getriebe-Steuergerät angeschlossen.
| TIM Anschluss |
Getriebe-Steuergerät Stecker |
Getriebestecker |
| TIM+ |
A2 |
22 |
| TIM- |
A3 |
21 |
Erfahren Sie mehr über:
TIM-Daten / TIM-Schreiben
Erfahren Sie mehr über:
Getriebe - Bauarten und Typenschild
Erfahren Sie mehr über:
Steckerbelegung und elektrische Getriebeanschlüsse
Erfahren Sie mehr über: FAQ
