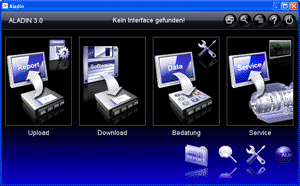

Verwenden des ALADIN Hauptfensters

Wenn Sie ALADIN starten, wird automatisch das ALADIN Hauptfenster geöffnet. Von hier aus erreichen Sie alle verfügbaren Diagnosefunktionen.

So beenden Sie das Programm:

Klicken Sie in der Symbolleiste auf die Schaltfläche .

So erreichen Sie die Programm-Hilfe:

Klicken Sie in der Symbolleiste auf die Schaltfläche.

Fenstergrößen Netbook-Modus:

Klicken Sie in der Symbolleiste auf die Schaltfläche. ALADIN wird automatisch an die verfügbare Fenstergröße angepasst.

So rufen Sie die Suche auf:

Klicken Sie in der Symbolleiste auf die Schaltfläche. Es öffnet sich ein separates Suchfenster.

So gelangen Sie in die Einstellungen:

Klicken Sie in der Symbolleiste auf die Schaltfläche. Es öffnet sich ein separates Fenster, in dem Sie die Einstellungen für ALADIN vornehmen können.

So lesen Sie Daten aus einem Voith Getriebe-Steuergerät:

Klicken Sie auf die Schaltfläche Upload. Es wird das Upload-Fenster geöffnet, wobei automatisch alle Diagnosedaten aus einem angeschlossenen Getriebe-Steuergerät gelesen und in einem ECU-Report angezeigt werden. Für weitere Informationen lesen Sie: Upload und Report.

So laden Sie Software / Datensatz in ein Voith Getriebe-Steuergerät:

Klicken Sie auf die Schaltfläche Download. Es wird das Download-Fenster geöffnet, welches Sie automatisch auffordert, Datensatz, bzw. Funktionssoftware für ein angeschlossenes Getriebe-Steuergerät auszuwählen. Für weitere Informationen lesen Sie: Download.

So löschen Sie den Ereignisspeicher in einem Voith Getriebe-Steuergerät

Klicken Sie auf die Schaltfläche Service und anschließend auf FSP löschen. Es öffnet sich das Fenster zum lesen und löschen des Ereignisspeichers. Für weitere Informationen lesen Sie: Lesen und Löschen des Ereignisspeichers

So stellen Sie eine Schaltprogramm-Konfiguration ein:

Klicken Sie auf die Schaltfläche EOL / Adjust und anschließend auf SP-Konfiguration. Es öffnet sich das Fenster für die Schaltprogramm-Konfiguration. Die aktuelle Schaltprogramm-Konfiguration wird hierbei automatisch aus einem angeschlossenen Steuergerät gelesen. Für weitere Informationen lesen Sie: Schaltprogramm-Konfiguration

So konfigurieren Sie ein Tim:

Klicken Sie auf die Schaltfläche EOL / Adjust und anschließend auf TIM-Konfiguration. Es öffnet sich das Fenster für die TIM-Konfiguration. Die aktuelle TIM-Konfiguration wird hierbei automatisch aus einem angeschlossenen Steuergerät gelesen. Für weitere Informationen lesen Sie: TIM-Konfiguration

So tragen Sie Servicedaten ein (z.B. bei PDI)

Klicken Sie auf die Schaltfläche Service und anschließend auf Servicedaten. Es öffnet sich das Fenster für die Servicedaten. Bereits eingetragene Servicedaten werden automatisch aus einem angeschlossenen Getriebe-Steuergerät gelesen. Für weitere Informationen lesen Sie: Servicedaten

So führen Sie einen Aktortest durch:

Klicken Sie auf die Schaltfläche Service und anschließend auf Aktortest. Es öffnet sich das Fenster für den Aktortest. Für weitere Informationen lesen Sie: Aktortest

So löschen Sie Daten im Getriebe-Steuergerät:

Klicken Sie auf die Schaltfläche Service und anschließend auf Resetfunktionen. Es öffnet sich das Fenster für die Rücksetz- und Löschfunktionen. Für weitere Informationen lesen Sie Resetfunktionen.

So überprüfen Sie die Sensoren und Bedienelemente im Fahrzeug:

Klicken Sie auf die Schaltfläche Service und anschließend auf Monitors. Es öffnet sich das Fenster Monitors. Für weitere Informationen lesen Sie Monitors

So nehmen Sie Messwerte während des Fahrzeugbetriebs auf:

Klicken Sie auf die Schaltfläche Service und anschließend auf Recorder. Es öffnet sich der Recorder.

So führen Sie eine Wandlerentleerung bei einem Ölwechsel durch:

Klicken Sie auf die Schaltfläche Service und anschließend auf Ölwechsel. Es öffnet sich automatisch das Fenster für die Wandlerentleerung. Für weitere Informationen lesen Sie: Flush It

So erzeugen Sie einen Report aus einem lokalen ECU-File:

Klicken Sie auf die Schaltfläche Report. Es öffnet sich automatisch ein Fenster für die Auswahl eines ECU-Files. Für weitere Informationen lesen Sie: Reports

So suchen Sie nach einem Thema in ALADIN:

Klicken Sie auf das Symbol . Es öffnet sich automatisch die ALADIN Stichwortsuche. Für weitere Informationen lesen Sie: Stichwortsuche. Alternativ erreichen Sie die Stichwortsuche auch über die Navigationsleiste hier in der ALADIN Programmhilfe.

So ändern Sie die Benutzersprache:

Klicken Sie auf das Symbol und anschließend auf die entsprechende Landesflagge. Für weitere Informationen lesen Sie: Spracheinstellungen

So konfigurieren Sie ALADIN für Ihre Bedürfnisse:

Klicken Sie auf das Symbol. Es öffnet sich das ALADIN Setup. Für weitere Informationen lesen Sie: Setup

Erfahren Sie mehr über: Erste Schritte

Erfahren Sie mehr über: FAQ

Erfahren Sie mehr über: ALADIN Installation

Erfahren Sie mehr über: Programmübersicht

Erfahren Sie mehr über: K-Line-Interface / Pegelwandler

Erfahren Sie mehr über: Adapterstecker

Erfahren Sie mehr über: Standard Steckerbelegungen

Erfahren Sie mehr über: Die ALADIN Fenster

Erfahren Sie mehr über: Verfügbare Diagnosefunktionen
